 焊接式板式換熱器
全焊接板式換熱器


派斯特全焊優勢:

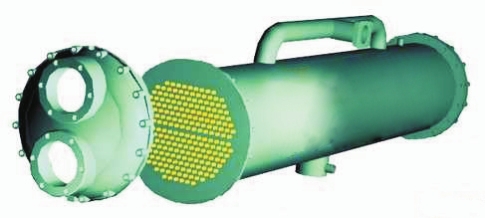

(一) 與管殼式換熱器相比

派斯特全焊接換熱器擴展了墊片式換熱器的應用范圍,并具備了耐高溫、耐高壓、耐腐蝕以及傳熱效率高的優點,可取代傳統管殼式換熱器。

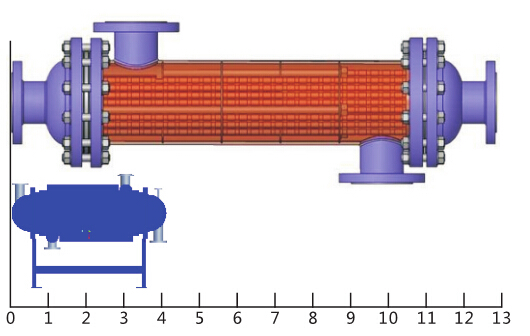

1、結構緊湊,初期投入成本低,占地面積小,相同換熱面積所需占地面積相當于管殼的1/3。


    節省空間間接節省了投資成本

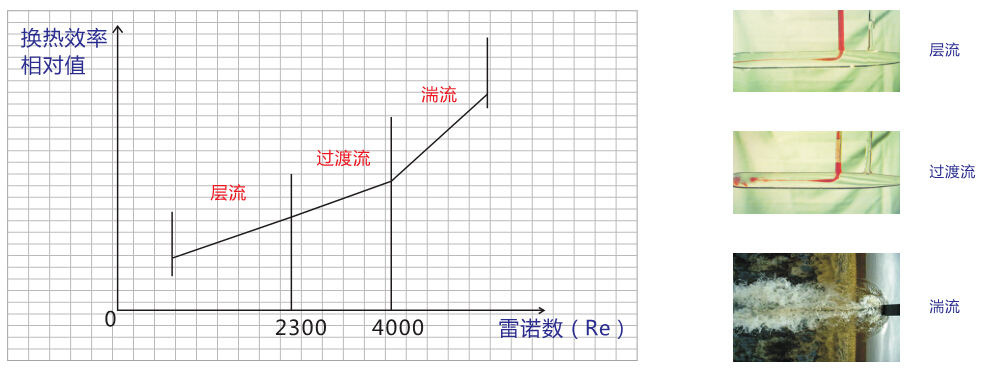

2、換熱效率高,湍流的狀態實現小溫差換熱,換熱面積小,污垢程度低,液體滯留量小。

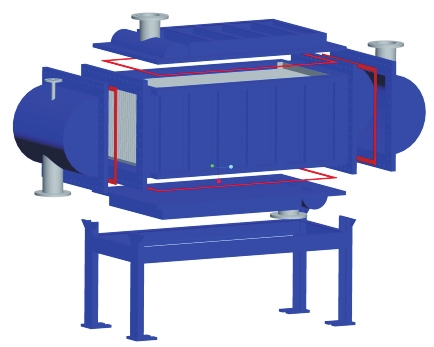

3、清洗比較容易,管殼式清洗比較困難,有時候需要抽出管束,而全焊接的可拆開蓋板對內部核心區域進行沖洗。

1600826605237884.jpg 1600826606667703.jpg

(二) 與可拆式板式換熱器相比

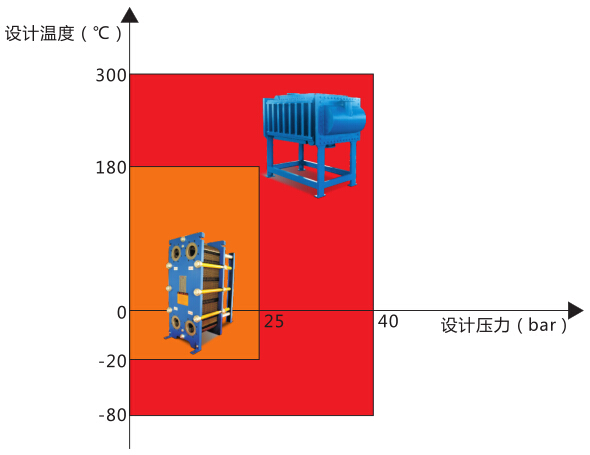

1、耐高溫,溫度可達300℃;

2、耐高壓,壓力可達4.0Mpa;


3、耐腐蝕,可用于介質對密封墊片有腐蝕的場合;

4、可用于易燃、易爆、有毒介質和環境要求安全性很高的生產工藝;


可拆板式換熱器可耐溫度和介質完全取決于膠墊,這也局限了可拆式板式換熱器的使用范圍。全焊接換熱器是板與板直接焊接而成,沒有膠墊,應用范圍廣。

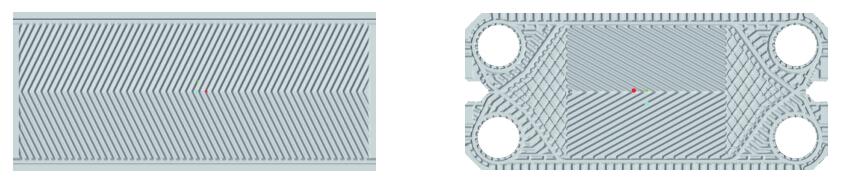

5、沒有角孔,增加了有效的換熱面積。


在其它條件都相同的情況下:同面積大小的板片,由于全焊接板片沒有角孔,有效換熱面積相比于可拆式板式換熱器增加。

(三) 與其它全焊接換熱器相比

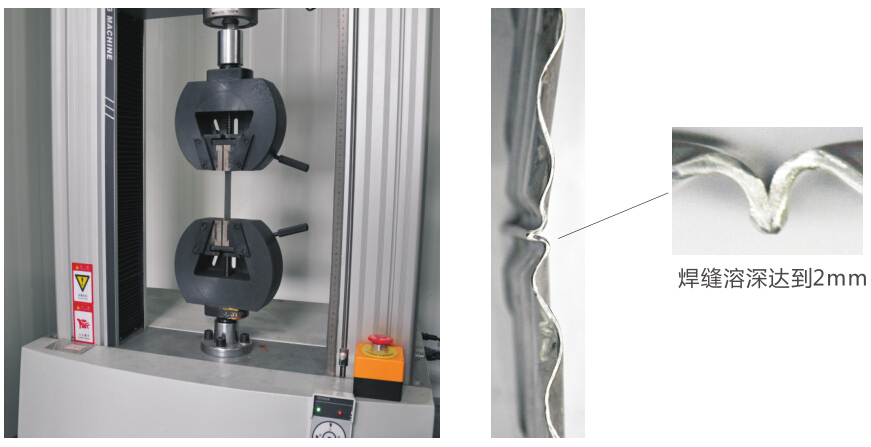

1、焊接強度高,板材焊接強度高于母材;


2、熱影響區域小,熱變形小,減少腐蝕,避免應力腐蝕開裂;



        鐳射焊                 傳統氬弧焊

3、采用自動鐳射焊接,焊接穩定性高,板片厚度可焊到0.6mm,提高了換熱器的換熱效率,減少用戶前期投入設備成本;

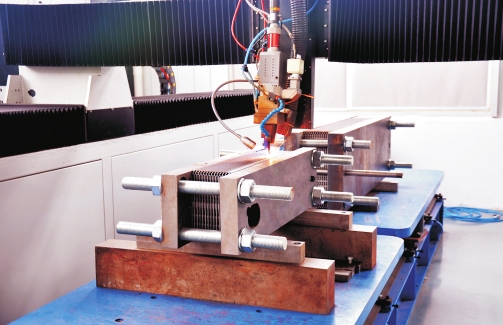

1600826828162441.jpg 1600826827136310.jpg

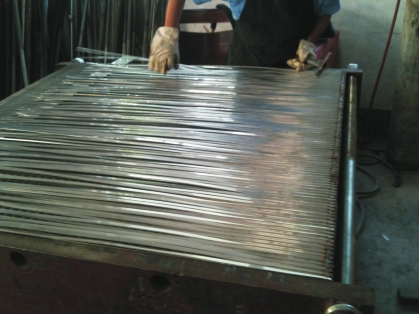

          派斯特自動鐳射焊                         其他廠家手工氬弧焊

4、無接觸焊接,無機械變形,焊接外表美觀;

1600826909158297.jpg 1600826909130674.jpg

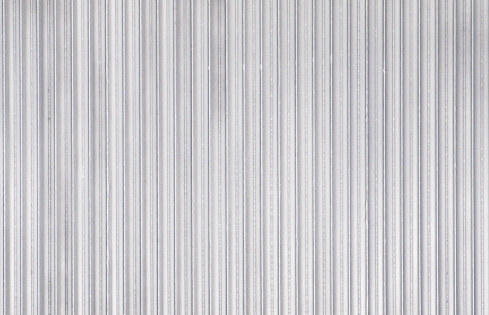

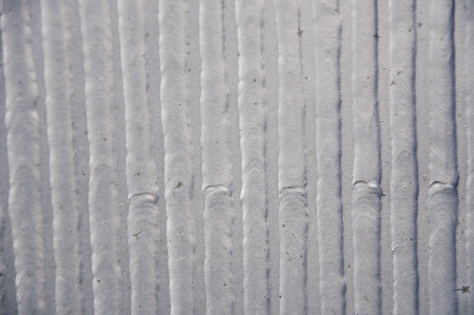

          派斯特鐳射焊焊道                        其他廠家氬弧焊焊道

5、焊接后整機收縮率小,變形量小,整機尺寸能保證;

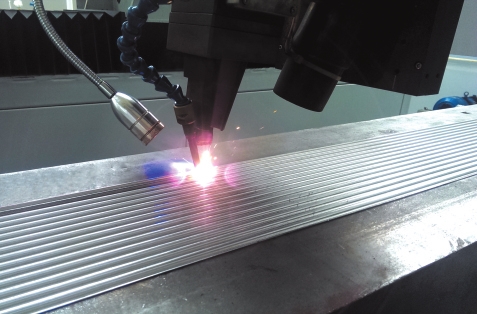

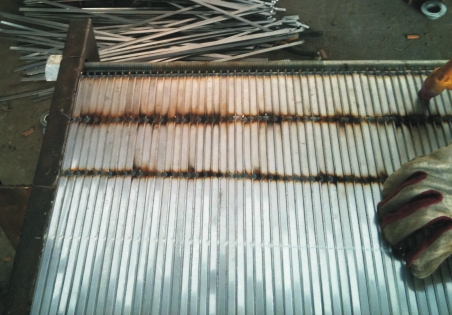

1600826983181437.jpg 1600826984903245.jpg

          派斯特焊射焊無收縮                      其他廠家氬弧焊后收縮

6、管箱開口尺寸與接管尺寸一致,管箱內接管不會(huì )凸出,保證換熱器介質不會(huì )滯留在換熱器內;

1600827031157741.jpg 1600827032138653.jpg

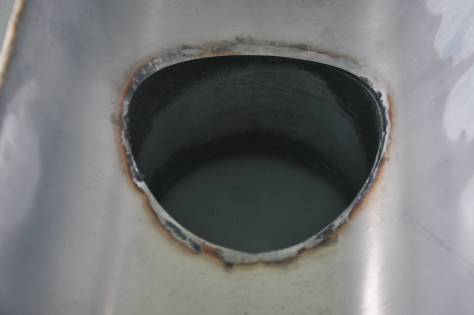

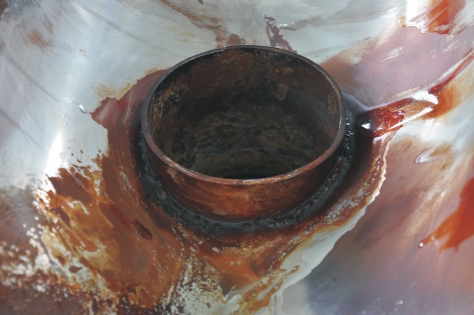

          派斯特接口處理                          其他廠家接口處理

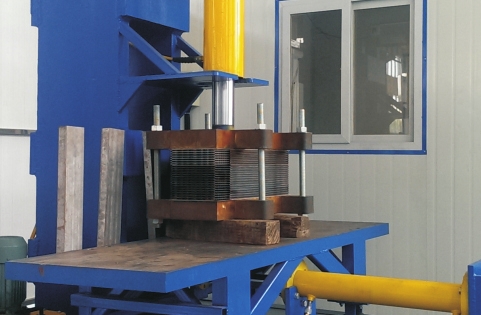

7、預緊力提供裝置,避免運行時由于液體沖擊抖動磨損;


8、板片模具采用延合模設計,使板片拉伸變形量小,板片減薄量小。

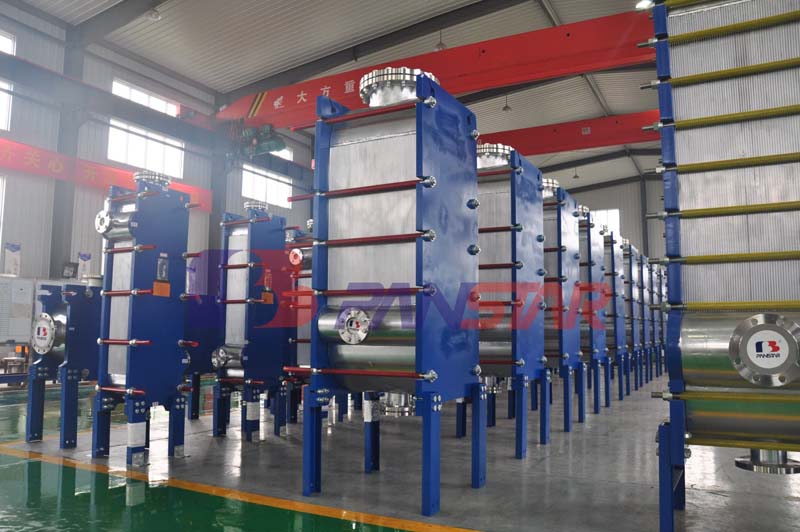

派斯特全焊接板式換熱器特點:

1、結構緊湊、占地面積小、換熱效率高、承壓能力高(最高可達4.0Mpa)、耐高溫(最高溫可達250~300℃)、運行可靠。


2、傳熱效率高:換熱器中介質的熱交換是通過板束來實現的,組成板束的板片由專用模具壓制成型,結構形式類似普通可拆式板式換熱器,具有傳熱效率高,流量大,流體壓降小,散熱損失少等優點。


3、靈活方便:用一套模具可壓制不同長度的板片,組成不同規格板束,形成同寬度產品系列,規格型號多,選擇余地大,能更好的滿足工況需求。


4、適用范圍廣:板束及壓緊板全部采用了焊接結構,能為在溫度≤300℃,壓力≤4.0Mpa或工作介質對密封墊片有腐蝕的場合以及易燃、易爆、有毒介質和環境要求安全性很高的生產工藝中汽體的冷凝、液體介質的冷卻、升溫、蒸發等工況條件下安全平穩運行。因此,既具備可拆式板式換熱器的優點,又具備適用高溫,高壓的特點。


派斯特全焊接板式換熱器應用領域:

原油、天然氣凈化處理和化工產品;化學工業;制藥和特定的化學制品;噴射控制系統;暖通制冷;區域供熱、熱電廠;食品工藝;冷卻塔熱的回收;石化;采暖;電力;冶金;生物能源;煉油;電廠;高溫高壓等行業。


產品參數:

壓力范圍:不大于4.0MPa

最大處理量:1500?/h

最小處理量:1?/h

組裝面積范圍:550㎡

溫度大體范圍:-50-350℃

最大接口:DN500

最小接口:DN25

熱負荷:10MW

板片厚度:0.8-1.2mm
